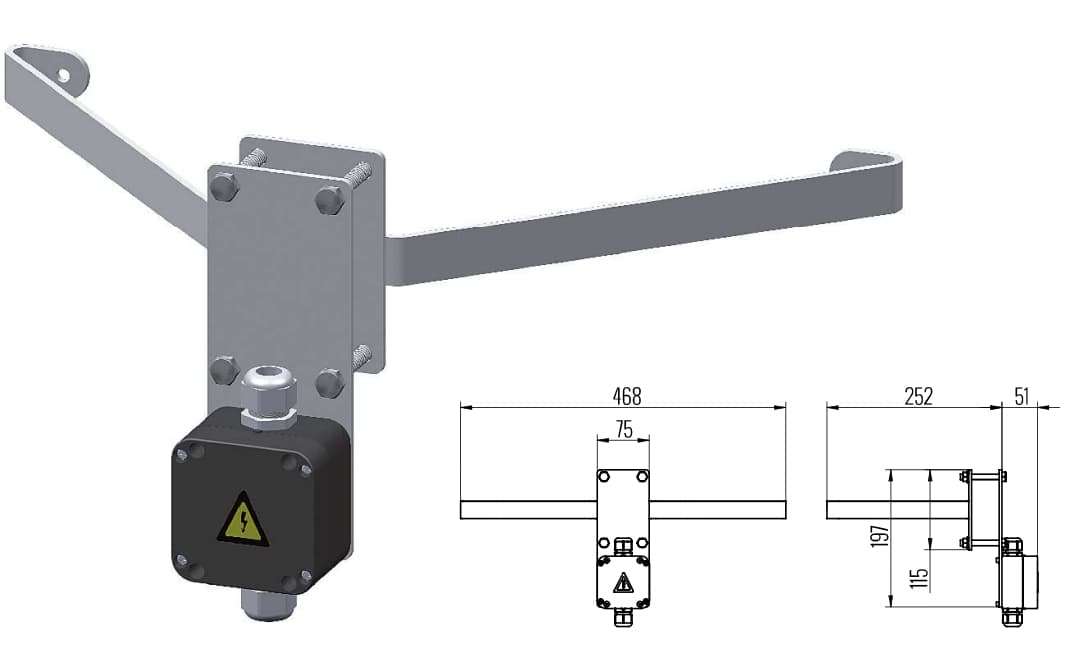

Тяговая рамка + распределительная коробка
Для токосъёмников 14/15/16/17. Ток 35 А.
Описание
VK 06 — стандартная тяговая рамка со встроенной распределительной коробкой. В рамку устанавливаются токосъёмники VK 14, 15, 16 или 17. Распределительная коробка имеет один кабельный ввод и один кабельный выход, позволяя подключить токосъёмник к двигателю крана. Корпус из стали, рассчитан на ток до 35 А.
Ориентировочная цена
от 2 600 ₽без НДС
Ориентир для расчёта, не оферта. Точную стоимость считаем под объект с учётом комплектации, объёма и условий поставки.
Монтаж и работа в составе трассы
Крепится к крану или к каретке тали и служит опорой для токосъёмника: она передаёт тяговое усилие и удерживает узел в правильном положении относительно канала линии. В корпусе размещена распределительная коробка с одним кабельным вводом и одним выводом. Рассчитана на ток 35 А, материал — сталь.
Когда выбирать эту позицию
Стандартная рамка под одиночные узлы: токосъёмники VK 14 и VK 15, очистные каретки VK 16 и VK 17. Для сдвоенных и комбинированных модулей нужна удлинённая VK 08 — у неё два кабельных ввода и рабочий ток 70 А. При монтаже критично отсутствие перекоса: он приводит к неравномерному износу щёток.
Технические характеристики
| Назначение | Для одиночных токосъёмников |
| Совместима с | VK 14, 15, 16, 17 |
| Кабельные вводы | 1 вход / 1 выход |
| Ток | 35 А |
| Материал | Сталь |
Применение
