Торцевое питающее устройство

Описание

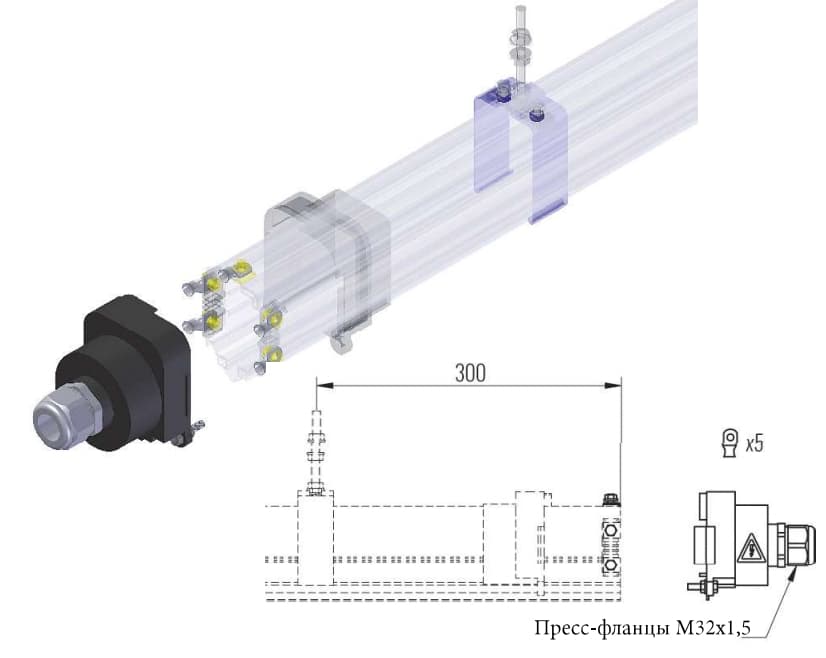

VK 03 — стандартное торцевое питающее устройство для подключения внешнего кабеля к началу или концу линии VEKTOR. Корпус выполнен из изоляционного материала, выдерживает рабочую температуру −40…+55 °C. В комплекте идут клеммы под винт, сальники для герметичного ввода кабеля и крепёжные элементы. Применяется на токах от 60 до 140 А в 4- и 5-проводном исполнении.

Монтаж и работа в составе трассы

Устанавливается на торец крайней секции линии и фиксируется штатным крепежом. Внешний питающий кабель заводится через сальник, который идёт в комплекте, и подключается к винтовым клеммам — по одной на каждый проводник. После затяжки клемм корпус закрывается, степень защиты линии сохраняется. Перед подачей напряжения проверяется порядок фаз и надёжность подключения защитного проводника.

Когда выбирать эту позицию

Базовый вариант подвода питания, подходит для большинства трасс. Выбирайте торцевое устройство, когда длина линии не превышает 40 метров и питающий кабель можно подвести к её началу или концу. Если трасса длиннее либо кабель приходит к середине пролёта, ставьте линейное устройство VK 07 — оно врезается в стык секций и уменьшает падение напряжения на дальнем конце.
