Многокомпоненные модульные системы питания

О продукции

Защищенная линия MODUCTOR состоит из современной противоаварийной системы с регулируемыми выходами питания для питания мобильного оборудования: кранов, подъемников, конвейерных лент, текстильных линий, цепных конвейеров, автоматизированных складов и т. д.

В соответствии с национальными и международными стандартами линия MODUCTOR обеспечивает максимальную гарантию от несчастного случая, что обеспечивает быструю сборку и надежную работу.

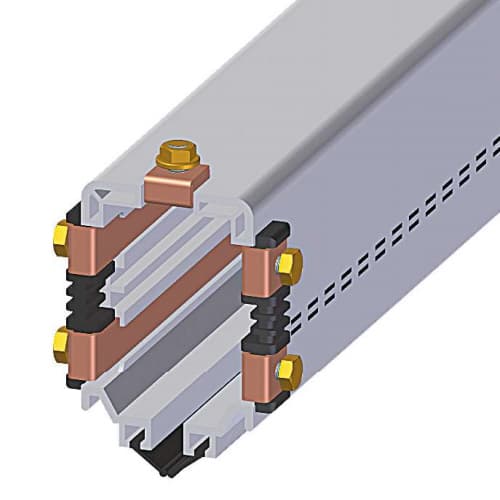

Секции снабжены проводниками из медной полосы, размещенными в изолированном корпусе, для сборки в последовательных секциях. Электрические проводники соединяются между стержнями посредством соединения медных пластин, закрепленных гайками и болтами. Эта сборка защищена соответствующим изолированным пластиковым соединением.

Изогнутый профиль доступен для заказа; пришлите нам эскиз с радиусом и углами. Минимальный радиус изготовления: 1 метр.

Секции изготавливаются стандартной длиной 4 м, с 4 или 5 медными проводниками в 6 различных вариантах (от 25 А до 140 А).

    • Изолированный корпус

      Материал
      ПВХ жесткая самозатухающая (UNE 20.672.83, ap. 2-1) и уплотнительная полоска
      изготовленный из пултрузионной пластифицированной резины.
      Характеристики тока
      Диэлектрическая прочность 25 KV/mm
      Поперечное сопротивление 1×1016 Ω/m
      Механические характеристики
      Сопротивляемость к изгибу 2780 Kg/cm2
      Поперечное сопротивление 1×1016 Ω/m
      Рабочая температура
      От -30ºC до +55ºC (от -22ºF до +131ºF )
      Degree of Vicat , 5 Kg. (ISO R 306) 80ºC (176ºF)
      Сопротивляемость к химическим элементам
      Минеральные масла и смазки Да
      Растворитель Да, кроме ароматического, кетонового и хлорного растворителя
      Соляная кислота Нет
      Концентрированная серная кислота Нет
      Разведенная серная кислота при 50% Нет
      Каустическая сода при 50% Да, при температуре менее 40ºC (104ºF)
      Плотность (ISO 1183) 1,44 г/см3
      Коэффициент растяжения/сажатия 0,05 мм/м/ºC
      Воспламеняемость (UL 94) VO.
      Впитывание воды Не обнаружено, <0,07%

    • Токопроводник

      Материал
      Медная полоса электролита, согласно стандартам DIN 1787/17670/40500
      и сертифицированное качество CU-ETP
      Коэффициент растяжения/сажатия 0,0165 мм/м/ºC
      Сопротивление 0,0172 Ω/м/мм2
      Плотность 8,9 g/cm3
      Проводимость 100
      Ток,
      А
      Напряжение,
      В
      Название Сечение,
      мм2
      Падения напряжения,
      В/м/А
      Вес,
      г/м
      25 500 2,2×10³ 7,75 0,00388 68,98
      40 500 2×10³ 9,3 0,00346 82,77
      60 500 1,75×10³ 12,4 0,00303 110,36
      80 500 1,18×10³ 17,05 0,00204 151,74
      100 500 1×10³ 21,7 0,00173 193,13
      140 500 0,75×10³ 31 0,00123 275,90

      Значения «падения напряжения» учитываются при 20ºC (68ºF), Cos φ = 1 и E.D. (коэффициент перемещения) 80%
      в альтернативном трехфазном токе.

      • При температуре 30ºC (86ºF) применяется поправочный коэффициент 1,04
      • При температуре 40ºC (104ºF) применяется поправочный коэффициент 1,08
      • При температурах 50ºC (122ºF) применяется поправочный коэффициент 1,12
      • С коэффициентом перемещения E.D. 60%, применять поправочный коэффициент 0,77

    • 25А, 40А или 60А секции

      Станадртная линия: 4 м. Включая 2 скользящих опоры ref. RG 01 и 1 совместный ref. RG 02

      Описание Наименование Вес / м
      Секция с 4-мя медными жилами 25 A RG 4x25A 1,78 кг
      Секция с 5-ю медными жилами 25 A RG 5x25A 1,85 кг
      Секция с 4-мя медными жилами 40 A RG 4x40A 1,84 кг
      Секция с 5-ю медными жилами 40 A RG 5x40A 1,92 кг
      Секция с 4-мя медными жилами 60 A RG 4x60A 1,95 кг
      Секция с 5-ю медными жилами 60 A RG 5x60A 2,06 кг

    • 80А, 100А или 140А секции

      Станадртная линия: 4 м. Включая 3 скользящих опоры ref. RG 01 и 1 совместный ref. RG 02

      Описание Наименование Вес / м
      Секция с 4-мя медными жилами 80 A RG 4x280A 2,15 кг
      Секция с 5-ю медными жилами 80 A RG 5x80A 2,31 кг
      Секция с 4-мя медными жилами 100 A RG 4x100A 2,32 кг
      Секция с 5-ю медными жилами 100 A RG 5x100A 2,51 кг
      Секция с 4-мя медными жилами 140 A RG 4x140A 2,65 кг
      Секция с 5-ю медными жилами 140 A RG 5x140A 2,93 кг

    • Концевая запитка Ref. RG 03

      Предназначен для питания с торца линии из изоляционного
      материала. Оснащен соединительными клеммами и сальниками
      для круглого кабеля. Фиксация штанги с нажимной втулкой и
      гайкой и винтом (2 штуки) M6 в нижней части. Вес: 140 г.

      Медные жилы
      (Кол-во)
      Напряжение Наименование
      4 25 — 40 – 60 RG 03-460
      5 25 — 40 – 60 RG 03-560
      4 80 — 100 RG 03-4100
      5 80 — 100 RG 03-5100
      4 140 RG 03-4140
      5 140 RG 03-5140

    • Линейный подвод питания

      Возможность установки в любом месте соединения секций.
      Изготовлен из изоляционного материала. Оборудован
      соединительными клеммами и сальниками для круглого кабеля.
      Вес: 265 г.

      Медные жилы
      (Кол-во)
      Напряжение Наименование
      4 25 — 40 – 60 RG 07-460
      5 25 — 40 – 60 RG 07-560
      4 80 — 100 RG 07-4100
      5 80 — 100 RG 07-5100
      4 140 RG 07-4140
      5 140 RG 07-5140

    • Концевая заглушка Ref. RG 04

      Обеспечивает герметизацию и защищает
      линию на ее конце. Изготовлен из
      изоляционного материала. Крепление
      к шпунтовому соединению с помощью
      нажимного язычка, гайки и винта (2 шт.)
      M6 в нижней части.
      Вес: 95 г

    • Токосъемник 4 х 35А Ref. RG 14

      Корпус выполнен из изоляционного
      материала и 4 металлографитовых щеток N-51
      с пружинами из нержавеющей стали 302. Он
      перемещается с помощью металлических
      шарикоподшипников. Чтобы избежать какой-
      либо ошибки при подключении фаз, тележка
      подходит только в одном положении для
      перемещения по внутренней части корпуса:
      одна сторона коллектора имеет обратный
      круглый стопор.

      Он поставляется подключенным к щеткам
      с круглым кабелем 4G4 мм2.
      Оснащен двумя тягово-сцепными цепями для
      фиксации, к буксирной руке.

      Максимальная скорость:
      160m / мин. 90 м / мин в кривых.

      Соответствующий буксирный рычаг — ref. RG 06

    • Токосъемник 5 х 35А Ref. RG 15

      Те же характеристики, что и коллектор тока ref. RG 14, но с 5 щетками. Круглый кабель 5G4 мм2. Вес: 820 г

    • Двойной токосъемник 2 х (4 х 35А) объединенный Ref. RG 24

      Необходимо для токов между 35А и
      70A. Кроме того, двойной токосъемник
      должен быть собран в установках, для
      которых требуется изолирующая секция
      ref. RG 12. Состоит из соединения, с
      цепью и двух токоприемников
      Ссылка RG 14

      Максимальная скорость: 130 м / мин. В
      изогнутых 70 м / мин.
      Соответствующий буксирный рычаг — ref.
      RG 08

      Вес: 1,526 г.

    • Двойной токосъемник 2 х (5 х 35А) объединенный Ref. RG 25

      Состоит из соединения, с цепью и двух двойных токосъемников ref. RG 15

      Максимальная скорость: 130 м / мин. 70 м / мин в изогнутых. Соответствующий буксирный рычаг — ref. RG 08

      Вес: 1,690 г.

    • Токосъемник под буксирующий рычаг 4 х 35А Ref. RG 14 POL

      Корпус изготовлен из изолирующего материала и 4 металлографитовых щетки N-51 с пружинами из нержавеющей стали 302. Он перемещается с помощью металлических шарикоподшипников.

      Чтобы избежать перестановки фаз, коллектор имеет только одно положение
      для перемещения внутри корпуса: на
      одной стороне коллектора имеется
      круглый упор против инвертора.

      Он поставляется подключенным к
      щеткам с 1,6 м круглого кабеля 4G 2,5
      мм2.

      Максимальная скорость:
      160m / мин. В кривых 90 м / мин.
      Соответствующий буксирный рычаг — ref.
      RG 06-POL.

    • 4-х жильный токосъемник для чистки линии Ref. RG 16

      Изготовлен из изолирующего материала
      и 4 чистящих щетки из нейлона 0,5 мм с
      пружинами из нержавеющей стали 302. Он
      перемещается с помощью металлических
      шарикоподшипников. Чтобы избежать
      перестановки фаз, коллектор имеет только
      одно положение для перемещения внутри
      корпуса: одна сторона коллектора имеет
      круглую остановку против инвертора.

      Оснащен двумя тягово-сцепными цепями для
      фиксации к буксирному рычагу.

      Максимальная скорость: 160 м / мин. В
      изогнутых 90м / мин.

      Соответствующий буксирный рычаг — ref. RG 06

      Вес: 690 г.

    • 4-х жильный токосъемник для чистки линии Ref. RG 17

      Те же характеристики, что и токосъемник. RG 16, но с 5 щетками.

      Вес: 702 г.

    • Двойной токосъемник для чистки линии 4х35 объединенный Ref. RG 26

      Состоит из соединения с цепью
      токосъемника ref. RG 14 и токосъемника
      для очистки линии ref. RG16

      Максимальная скорость: 130 м / мин. В
      изогнутых 70м / мин.

      Соответствующий буксирный рычаг —
      Ref. RG 08

      Вес: 1.430 г.

    • Двойной токосъемник для чистки линии 5х35 объединенный Ref. RG 27

      Состоит из соединения с цепью токосъемника ref. RG 15 и токосъемник для чистки линии ref. RG17

      Максимальная скорость: 130 м / мин. В иогнутых 70 м / мин. Соответствующий буксирный рычаг — ref. RG 08

      Вес: 1,454 г.

    • Щетка для Ref. RG 13

      Изготовлен из нейлона толщиной 0,5 мм, нажимая на проводники с помощью пружин из нержавеющей стали 302. Этот элемент необходимо заменить после износа. Он снабжен пружинами.

      Вес: 12 г.

    • Изолирующая секция Ref. RG 12

      Необходим для прерывания потока электрического тока в определенном участке линии. Для такого типа установок следует
      использовать двойные токосъемники. Он может быть собран и подключен между двумя модульными секциями. Поставляется
      готовым для подключения к модульным секциям.

      Общая длина: 1 м.

      Вес: переменный из-за количества проводников и тока (указывается в вашем заказе).

    • Рама для токосъемника 35А + распределительная коробка. Ref. RG 06

      В оцинкованной стали. Необходим для
      буксировки тоеосъемника (для RG 14, RG15,
      RG16 или RG 17) для перемещения по линии.

      Для установки с помощью стальной плиты
      с гайками и болтами, убедитесь, что она
      центрирована и правильно выровнена по
      линии.

      Подходит к токосъемнику с помощью
      цепей, чтобы обеспечить горизонтальное и
      вертикальное отклонения вдоль установки.

      Включает распределительную коробку
      с клеммами и двумя сальниками (один
      входной и другой выпускной).

    • Рама для токосъемника 70А + распределительный ящик. Ref. RG 08

      Необходим для буксировки токосъемника
      (RG 24, RG 25, RG26 или RG27) для его
      перемещения по линии.

      Те же характеристики, что и рычаг
      ref. RG 06, но длиннее и включает
      соединительную коробку с клеммами для
      большей секции и 3 клапана (2 для входа
      и 1 для выхода).

    • Буксирная рама для тельфера 35А. Ref. RG06-POL

      Подходит для токосъемников RG14 POL и
      RG15 POL.

      Предназначен для получения как
      горизонтального, так и вертикального
      оптимального регулирования в
      небольшом пространстве.

      Его установка требует сваривания
      регулирующей трубки с одной из сторон
      подъема (см. Рисунок).

      Вес: 3,200 г

    • Кронштейн для крепления к стене. Ref. RG 20

      Монтажная система для крепления
      на стену и опоры для линии RG 01 и
      неподвижной точки RG 05.

      Устраняет сваривание и дает
      возможность исправления для хорошего
      питания системы.

      Возможность восстановления в случае
      изменения местоположения или
      перестройки линии. Оцинкованная
      сталь

      Стандартная длина профиля: 600 мм.
      (может поставляться по другой длине по
      требованию)

      Вес: 2.200 г.

    • Крепление для подвесной скобы. Ref. RG 21

      Сборочная система для потолочной
      установки опор для линии RG 01 и
      неподвижной точки RG 05.

      Сварка не нужна.

      Может быть повторно использован
      в случае смещения или
      перепроектирования линии.

      Оцинкованная сталь

      Вес: 250 г

    • Потолочное крепление для подвесной скобы Ref. RG 23

      Представляет вариант сборки для
      установки потолочной поддержки для
      линии RG 01 и фиксированной точки RG
      05. Устраняет сварку, и эта модель позволяет
      перпендикулярно корректировать
      линию для выравнивания системы.
      Восстанавливается в случае
      изменения местоположения или
      перепроектирования линии.

      Оцинкованная сталь

      Стандартная длина профиля: 250 мм.

      Вес: 850 г.

    • Подвесная скоба Ref. RG 01

      Предназначен для крепления секций,
      позволяющих их перемещение с
      расширениями или сокращениями из-за
      температуры.

      Корпус из оцинкованной стали с
      пластмассовой крышкой, привинченной
      к металлическому листу, препятствует
      выходу секции из опоры.

      Он поставляется предварительно
      собранным на проводнике.

      Линии 40 А. и 60 А. монтаж каждые 2 м.
      Линии 80 А, 100 А и 140 А в сборе каждые
      1,33 м.

      Монтаж на конструкцию, регулируемый
      по высоте, винтами M8 и гайками.

      Вес: 157 г.

      Доступно исполнение из нержавеющей стали RG 01-I

    • Соеденительная муфта. Ref. RG 02-1

      Изготовлен из изоляционного материала
      для защиты и изоляции соединений
      медного проводника. Поставляются
      предварительно собранными на брусьях
      (полусоединение на каждом конце).

      Ручное соединение для обеих половин,
      прижимными зажимами.

      Для специальных установок и для
      большей безопасности они также могут
      быть соединены с гайками M6 и болтами
      (2 шт.) В нижней части.

      Вес: 117 г.

    • Точка фиксации Ref. RG 05

      Необходима для фиксации всей линии,
      чтобы избежать ее движение в любом
      направлении. Корпус из оцинкованного
      стального листа с эпоксидной
      обработкой.

      Монтаж на конструкцию, регулируемый
      по высоте, винтами M8 и гайками.

      При сборке убедитесь, что она крепится
      к профилю из ПВХ, затянув болты M6.

      Вес: 168 г.

      Доступно в исполнении из нержавеющей
      стали RG 05-I

    • Щетка из карбона Ref. RG 11

      Изготовлен из графита и меди, качество
      N 51, прессуется на проводниках с
      помощью пружин из нержавеющей
      стали.302.

      Этот элемент необходимо заменить
      после износа.

      Она снабжен пружинами.

      Вес: 168 г.

      Доступно в исполнении из нержавеющей
      стали RG 05-I

    • Универсальные кронштейны

      Представляет вариант сборки для установки линии
      на металлическую балку. Используется для RG 01 и
      точки фиксации RG 05.
      Позволяет корректировать линию питания.
      Возможность восстановления в случае изменения
      местоположения или переноса линии.
      Состоит из перфорированного профиля из
      оцинкованной стали и 2 оцинкованных стальных
      хомутов для крепления с помощью болтов,
      стандартизованные лучи в этих формах: IPN, IPE, IPS,
      IPR, HEB, HEA или HEM.

      Стандартная длина профиля: 600 мм.

      Вес SU-600: 1,292 г
      Вес SUG-600: 1,432 г
      Вес SUV-600: 1,500 г

      Доступно в исполнении из нержавеющей стали:

      Ref. SU-600-INOX
      Ref. SUG-600-INOX
      Ref. SUV-600-INOX

    • Крепление кронштейна ≤10 мм. Ref. RG8025

      Компонент системы RG SU-600
      Изготовлен из резьбовой пластины,
      изогнутой пластины, болта M10 и
      шайбы.

      Изготовлено из оцинкованной стали

      Вес: 205 г.

      Доступно в исполнении из
      нержавеющей стали
      Ref. RG8025-INOX

    • Крепление кронштейна 10 мм≤ для фланца ≤ 30мм. Ref. RG8030

      Компонент системы RG SU-600
      Изготовлен из резьбовой пластины,
      изогнутой пластины, болта M10 и шайбы.

      Изготовлено из оцинкованной стали

      Вес: 205 г.

      Доступно в исполнении из нержавеющей
      стали
      Ref. RG8030-INOX

    • Крепление кронштейна 20 мм≤ для фланца ≤ 40мм. Ref. RG8040

      Компонент системы RG SU-600
      Изготовлен из резьбовой пластины,
      изогнутой пластины, болта M10 и шайбы.

      Изготовлено из оцинкованной стали

      Вес: 304 г

      Доступно в исполнении из нержавеющей
      стали
      Ref. RG8040-INOX

Получите бесплатную констультацию от профессионалов
Заполняя форму Вы соглашаетесь с нашей
политикой конфендициальности
Ваша заявка принята!
